Description

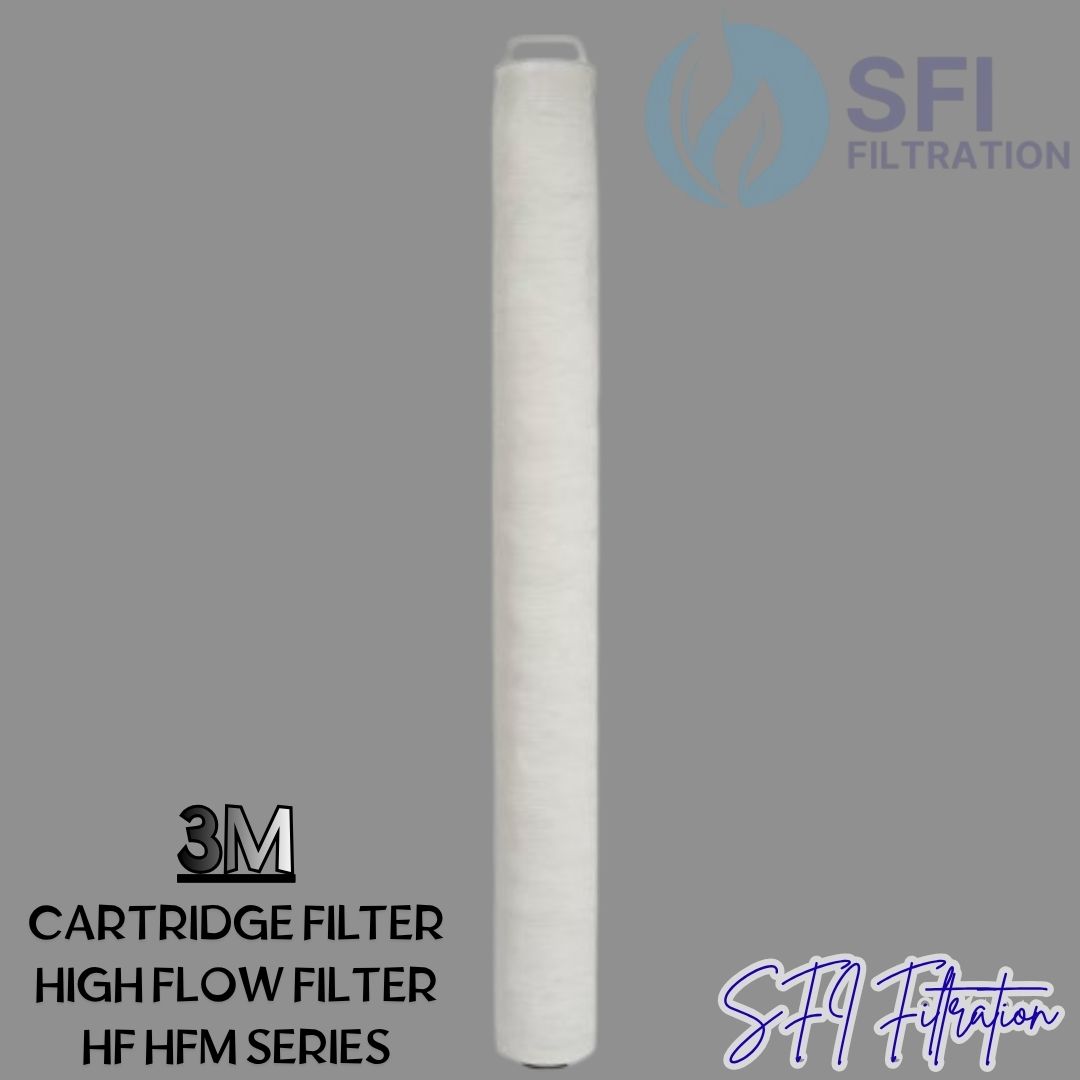

3M High Flow Filter Cartridge HF HFM Series
3M High Flow Series HF and HFM Filter Cartridges adalah high flow pleated filter cartridge untuk aplikasi industrial filtration dengan kebutuhan debit tinggi, menggunakan konfigurasi outside-to-inside flow dan desain cartridge berdiameter besar untuk mengurangi jumlah cartridge yang diperlukan dibandingkan sistem cartridge konvensional 2.5″.
Toko Filter Cartridge Indonesia adalah distributor dan agen utama penjualan produk SFI Filtration sebagai penyedia solusi filtrasi industri, yang menghadirkan produk yang andal dan hemat biaya untuk water treatment, pre-treatment RO, dan aplikasi proses.
Dengan kapasitas hingga 500 GPM (113 m³/jam) pada cartridge 60 inch, High Flow Filter Series dirancang untuk membantu mempertahankan kebutuhan process flow dengan jumlah cartridge yang lebih sedikit. Dampaknya bukan hanya pada kapasitas filtrasi, tetapi juga pada ukuran housing filter, waktu change-out, handling cartridge, jumlah seal point, dan pekerjaan maintenance.
3M High Flow Series tersedia dalam dua konfigurasi utama:
- 3M High Flow HF Series — untuk particulate removal dan surface filtration.
- 3M High Flow HFM Series — menggunakan media lebih tebal untuk aplikasi yang melibatkan deformable particles dan organics, sekaligus membantu mencegah premature blinding pada permukaan filter.
Lihat disini kategori standard industri cartridge berupa High Flow Filter Cartridge.
Kenapa Memilih 3M High Flow Filter Cartridge?
Pada sistem filtrasi dengan flow rate besar, masalahnya sering bukan sekadar mencari cartridge filter industri yang mampu menyaring. Masalah sebenarnya adalah:
Berapa banyak cartridge yang dibutuhkan?
Semakin banyak cartridge:
- semakin besar housing,
- semakin banyak seal point,
- semakin lama proses change-out,
- semakin banyak cartridge yang harus ditangani,
- semakin besar volume cartridge bekas yang harus dibuang.
3M High Flow Series dikembangkan untuk menjawab persoalan tersebut melalui high-flow capacity + large-format cartridge + outside-to-inside flow + compound radial pleat design. 3M menyatakan bahwa untuk sistem dengan flow tinggi, jumlah cartridge dapat jauh lebih sedikit dibandingkan sistem cartridge konvensional 2.5″ OD.
HF vs HFM: Jangan Salah Pilih Media
| Parameter | 3M High Flow HF | 3M High Flow HFM |
|---|---|---|
| Filter Type | Pleated non-woven | Pleated non-woven |
| Material | Polypropylene | Polypropylene |
| Flow Direction | Outside → Inside | Outside → Inside |
| Media Character | High-efficiency BMF | Thicker / lofted media |
| Primary Function | Particulate removal & surface filtration | Deformables & organics |
| Fokus | General particles & suspended solids | Deformable contaminants & organic loading |
| Micron Options | 0.5–70 µm absolute | 5, 10, 20 µm absolute; 5 µm nominal |
| 5 µm Nominal | Tidak | Ya |
| 70 µm Absolute | HF tersedia | HFM 5 µm nominal juga memiliki rating 70 µm absolute |
| Cartridge OD | 6.5″ | 6.5″ |
| Cartridge ID | 3″ nominal | 3″ nominal |
| Length | 10″, 40″, 60″ | 10″, 40″, 60″ |
Sederhananya:
HF = particulate filtration
HFM = deformables + organics
Jadi kalau kontaminannya cenderung berupa partikel umum/suspended solids, HF adalah pilihan yang perlu dievaluasi. Namun bila masalah utamanya berupa deformable particles, organic contaminants atau filter surface yang cepat blind, HFM Series lebih relevan untuk dievaluasi.
3M High Flow HF Series
3M High Flow HF Series Filter Cartridge menggunakan blown microfiber polypropylene media dengan karakteristik absolute-rated particle retention. Media dibuat dengan kontrol diameter microfiber dan diproses untuk menghasilkan struktur pleat yang lebih seragam. Compound radial pleat membantu meningkatkan pemanfaatan area media sehingga cartridge dapat menangani proses dengan kebutuhan high flow.
3M High Flow HFM Series
HFM = High Flow Lofted Media.
Berbeda dari HF, series HFM menggunakan media yang lebih tebal untuk aplikasi yang menghadapi deformable particles dan organics. Konstruksi media tersebut membantu mengurangi premature blinding pada permukaan luar filter sehingga volume media dapat digunakan secara lebih optimal untuk mencapai kombinasi particle removal efficiency dan contaminant holding capability.
3M High Flow HF & HFM Catalog Number
| Catalog Number | Catalog Number | Catalog Number |
|---|---|---|
| HF10PP001B01 | HF10PP002C01 | HFM10PPA05A |
| HF60PP040A01 | HF10PP001D01 | HFM60PPN05D |
| HF40PP040C01 | HF10PP070A01 | HF10PP002D01 |
| HF40PP025C01 | HF10PP005D01 | HF40PP0005A01 |
| HF40PP010B01 | HF10PP025B01 | HF40PP005B01 |
| HF10PP070C01 | HFM40PPA40D | HFM60PPA40C |
| HF10PP005B01 | HFM40PPN05D | HFM10PPN05D |
| HFM10PPA10D | HFM40PPA05D | HFM60PPA20A |
| HFM40PPA20A | HF10PP002A01 | HF40PP001B01 |
| HF60PP005D01 | HF40PP001D01 | HF60PP010C01 |
| HF40PP015B01 | HF60PP002C01 | HF40PP005A01 |
| HFM10PPA05D | HFM60PPA20D | HFM40PPA20D |
| HFM60PPA05D | HF10PP001A01 | HF10PP040A01 |
| HF10PP010C01 | HFM10PPN05A | HF10PP015B01 |
| HF40PP0005D01 | HF60PP0005D01 | HF10PP0005D01 |
| HFM10PPA20D | HF60PP015B01 | HF60PP040D01 |
| HF60PP001C01 | HF60PP010B01 | HFM60PPA20C |
| HF40PP025D01 | HFM40PPA20C | HFM40PPA10D |
| HFM10PPA40C | HFM60PPA05C | HFM10PPA40A |
| HFM60PPA40A | HFM60PPN05C | HFM40PPN05A |
| HFM40PPA40A | HFM60PPA40D | HFM10PPA20A |
| HF60PP002B01 | HF10PP010D01 | HFM10PPA40D |
| HF40PP0005C01 | HF60PP0005A01 | HFM10PPA10C |
| HFM10PPA10A | HFM60PPA10C | HF10PP040D01 |
| HFM60PPN05A | HFM60PPA10A | HF40PP002B01 |
| HF10PP005A01 | HF40PP025B01 | HF10PP040C01 |
| HF40PP010D01 | HF60PP040B01 | HF10PP001C01 |
| HF10PP0005A01 | HF10PP010B01 | HF60PP015C01 |
| HF60PP040B01 | HF60PP010D01 | HF60PP015A01 |
| HF60PP025B01 | HF60PP010A01 | HF60PP025A01 |
| HF60PP025D01 | HF60PP015D01 | HF40PP010A01 |
| HF60PP070C01 | HF60PP040C01 | HF10PP002B01 |
| HF60PP070D01 | HF40PP040A01 | HF60PP002A01 |
| HF40PP025A01 | HF40PP015C01 | HF40PP015A01 |
| HF40PP070D01 | HF10PP070B01 | HF10PP025D01 |
| HF10PP015D01 | HF40PP001A01 | HF40PP002D01 |
| HF10PP070D01 | HF60PP070A01 | HF40PP040B01 |
| HF40PP070A01 | HF40PP002A01 | HF60PP005A01 |
| HF40PP070C01 | HF60PP005B01 | HF60PP001A01 |
| HF60PP001D01 | HF60PP025C01 | HFM40PPN05C |
| HF40PP002C01 | HF40PP001C01 | HF40PP010C01 |
GLBL CAT NBR 3M High Flow HF & HFM
Selain catalog number di atas, sejumlah GLBL CAT NBR juga dapat digunakan sebagai referensi pencarian produk global.
| GLBL_CAT_NBR | GLBL_CAT_NBR | GLBL_CAT_NBR |
|---|---|---|
| HF10PP015A01 | HFM60PPA10D | HF10PP005C01 |
| HF40PP070B01 | HF40PP005D01 | HF10PP015C01 |
| HF60PP002D01 | HF40PP015D01 | HF10PP025C01 |
| HF60PP070B01 | HF60PP005C01 | HF10PP010A01 |
| HF10PP025A01 | HF40PP040D01 | HFM60PPA05A |
| HF60PP001B01 | HF60PP0005C01 | HFM10PPA05C |
| HFM40PPA10A | HF10PP0005C01 | HF40PP005C01 |
Cari Berdasarkan Part Number
3M HF Filter Cartridge
Beberapa catalog number yang dapat digunakan sebagai pencarian produk:
HF10PP001B01HF10PP002C01HF10PP001D01HF10PP070A01HF10PP005D01HF10PP025B01HF10PP070C01HF10PP001A01HF10PP040A01HF10PP010C01HF10PP015B01HF10PP0005D01HF10PP040D01HF10PP005A01HF10PP010D01HF10PP040C01HF10PP001C01HF10PP0005A01HF10PP010B01HF10PP040B01HF10PP070B01HF10PP025D01HF10PP015D01
3M HF40 Filter Cartridge
Untuk kebutuhan 40 inch High Flow, catalog number yang tercantum antara lain:
HF40PP040C01HF40PP025C01HF40PP0005A01HF40PP010B01HF40PP005B01HF40PP001B01HF40PP001D01HF40PP015B01HF40PP005A01HF40PP025D01HF40PP0005C01HF40PP002B01HF40PP010D01HF40PP025B01HF40PP040C01HF40PP010A01HF40PP025A01HF40PP015C01HF40PP015A01HF40PP070D01HF40PP001A01HF40PP002D01HF40PP040B01HF40PP070A01HF40PP002A01HF40PP070C01HF40PP002C01HF40PP001C01HF40PP010C01HF40PP005C01HF40PP070B01HF40PP005D01HF40PP015D01HF40PP040D01
Lihat disini alternatif pilihan cartridge filter industri berupa Mega Flow Cartridge Replacement Aqualine.
3M HF60 Filter Cartridge
Untuk konfigurasi 60 inch High Flow:
HF60PP040A01HF60PP005D01HF60PP010C01HF60PP002C01HF60PP015B01HF60PP040D01HF60PP001C01HF60PP010B01HF60PP002B01HF60PP0005A01HF60PP015C01HF60PP010D01HF60PP015A01HF60PP025B01HF60PP010A01HF60PP025A01HF60PP025D01HF60PP015D01HF60PP070C01HF60PP070D01HF60PP002A01HF60PP005A01HF60PP005B01HF60PP001A01HF60PP001D01HF60PP025C01HF60PP070A01HF60PP040B01HF60PP005C01HF60PP002D01HF60PP070B01HF60PP001B01HF60PP0005C01
3M HFM High Flow Filter Cartridge
Untuk HFM Series, catalog number yang tersedia juga perlu ditampilkan karena karakter HFM berbeda dari HF. Beberapa di antaranya:
HFM10PPA05AHFM60PPN05DHFM40PPA40DHFM60PPA40CHFM40PPN05DHFM10PPN05DHFM10PPA10DHFM40PPA05DHFM60PPA20AHFM40PPA20AHFM10PPA05DHFM60PPA20DHFM40PPA20DHFM60PPA05DHFM10PPN05AHFM10PPA20DHFM60PPA20CHFM40PPA20CHFM40PPA10DHFM10PPA40CHFM60PPA05CHFM10PPA40AHFM60PPA40AHFM60PPN05CHFM40PPN05AHFM40PPA40AHFM60PPA40DHFM10PPA20AHFM10PPA40DHFM10PPA10CHFM10PPA10AHFM60PPA10CHFM60PPN05AHFM60PPA10AHFM40PPN05CHFM60PPA10DHFM60PPA05AHFM10PPA05CHFM40PPA10A
High Flow Capability: Sampai 500 GPM
3M mencantumkan maximum recommended flow rate dalam water pada 20°C:
| Cartridge Length | Maximum Recommended Flow | Metric |
|---|---|---|
| 10 inch | 85 GPM | 19.3 m³/h |
| 40 inch | 350 GPM | 80 m³/h |
| 60 inch | 500 GPM | 113 m³/h |
Dengan kapasitas tersebut, High Flow Industrial Cartridge Filter Series ditujukan untuk sistem yang membutuhkan debit besar tanpa harus menggunakan puluhan cartridge filter konvensional.
Spesifikasi Teknis 3M High Flow HF & HFM
| Specification | HF / HFM |
|---|---|
| Brand | 3M |
| Product Series | High Flow |
| Model | HF / HFM |
| Filter Type | Pleated Non-Woven Media |
| Media | Polypropylene Meltblown Microfiber |
| Flow Direction | Outside → Inside |
| Inside Diameter | 3″ / 76.2 mm nominal |
| Outside Diameter | 6.5″ / 165 mm nominal |
| Length | 10″, 40″, 60″ |
| HF Rating | 0.5–70 µm absolute |
| HFM Rating | 5, 10, 20 µm absolute; 5 µm nominal |
| Max Recommended Flow – 10″ | 85 GPM / 19.3 m³/h |
| Max Recommended Flow – 40″ | 350 GPM / 80 m³/h |
| Max Recommended Flow – 60″ | 500 GPM / 113 m³/h |
| Max Continuous Temperature | 71°C / 160°F |
| Hot Water Sanitisation | 85°C / 185°F |
| Max Forward ΔP | 50 psid / 3.4 bar @ 20°C |
| Recommended Change-out ΔP | 35 psid / 2.4 bar @ 20°C |
| O-ring | Nitrile / Silicone / Fluorocarbon / EPR |
| O-ring Size | 338 / 3″ / 76.2 mm |
High Flow Series untuk RO Pretreatment
Salah satu aplikasi penting High Flow Series adalah RO membrane prefiltration. Aplikasi ini tercantum dalam rekomendasi 3M untuk industrial dan electronics applications.
Contohnya:
Raw Water
- → High Flow Cartridge
- → RO Feed
- → RO Membrane
Dalam konfigurasi seperti ini, pemilihan micron rating harus disesuaikan dengan kualitas feed water, SDI, suspended solids, target membrane protection dan desain keseluruhan pretreatment.
Aplikasi 3M High Flow HF & HFM
Industrial Water
- Process water
- Municipal water
- Reclaimed water
- Wastewater
- RO prefiltration
- Boiler condensate
- Coolant filtration
- Nozzle protection
Chemical
- Quench water
- Aqueous salt solutions
- Final products
Petrochemical / Oil & Gas
- Waterflooding
- Produced water
- Enhanced oil recovery
- Completion fluids
- Amine sweetening
- Final products
Electronics
- RO prefiltration
- Process water
- Process cooling water
Food & Beverage
- Process water
- Blending water
- D.E. trap filtration
- Barrel char removal
- Spring site filtration
- Membrane protection
3M High Flow HF & HFM untuk Food & Beverage
High Flow Series memiliki opsi yang ditujukan untuk aplikasi food contact, dan 3M menyebut compliance terhadap beberapa regulasi food-contact tertentu pada literaturnya, termasuk FDA 21 CFR Sections 170–186, EC 1935/2004, EU 10/2011, EC 2023/2006, China Food Safety Law, dan Japan MHLW Food Sanitation Act.
3M High Flow HF & HFM vs Cartridge Filter Konvensional
| Parameter | High Flow HF/HFM | Conventional 2.5″ Cartridge |
|---|---|---|
| Cartridge OD | 6.5″ | ±2.5″ |
| Flow Capacity | Up to 500 GPM | Lebih rendah per cartridge |
| Flow Direction | Outside → Inside | Umumnya tergantung desain |
| Cartridge Quantity | Lebih sedikit | Lebih banyak |
| Housing | Compact untuk flow tinggi | Dapat membutuhkan housing lebih besar |
| Seal Points | Lebih sedikit | Lebih banyak |
| Change-out | Lebih sedikit cartridge | Lebih banyak cartridge |
| Maintenance Handling | Lebih sederhana | Lebih banyak cartridge |
simak ulasan berikut ini perbandingan filtrasi high flow vs bag filter housing.
Mana yang Dipilih Industri Cartridge High Flow 10″Inch, 40″ atau 60″?
Pemilihan panjang cartridge bergantung pada kebutuhan flow dan desain sistem.
High Flow 10″: 85 GPM / 19.3 m³/h
Cocok untuk:
- lower process flow
- batch application
- modular system
Secara spesifik versi cartridge high flow 10″ inch ideal untuk lower process flows, batch applications dan modular systems.
High Flow 40″: 350 GPM / 80 m³/h
Cocok untuk sistem industrial dengan kebutuhan flow lebih tinggi.
High Flow 60″: 500 GPM / 113 m³/h
Digunakan ketika kebutuhan process flow semakin besar dan sistem membutuhkan kapasitas high-flow maksimum dari lini ini.
Lebih lengkapnya bisa mengunjungi halaman ini untuk Produk Filter Cartridge Indonesia.
Spesifikasi Singkat untuk RFQ
Product: 3M High Flow Series Filter Cartridge
Series: HF / HFM
Media: Polypropylene Meltblown Microfiber
Flow Direction: Outside-to-Inside
OD: 6.5″
ID: 3″
Length: 10″ / 40″ / 60″
HF Rating: 0.5–70 µm Absolute
HFM Rating: 5/10/20 µm Absolute; 5 µm Nominal
Max Flow: 85 / 350 / 500 GPM
Max Continuous Temperature: 71°C
Max Forward ΔP: 50 psid @ 20°C
Recommended Change-out ΔP: 35 psid @ 20°C
O-ring: Nitrile / Silicone / Fluorocarbon / EPR
Hubungi Kami
TOKO FILTER CARTRIDGE INDONESIA
- 📞 Phone: +62 812-9285-8899
- 📱 WhatsApp: +62 812-9285-8899
- 📧 Email: sales@stasiunfilter.com
FAQ 3M High Flow HF & HFM
Apa itu 3M High Flow HF Filter Cartridge?
3M High Flow HF adalah high-flow pleated filter cartridge berbahan polypropylene yang dirancang untuk particulate removal dan surface filtration pada berbagai aplikasi industri.
Apa itu 3M High Flow HFM Filter Cartridge?
HFM adalah High Flow Lofted Media cartridge dengan media yang lebih tebal, dirancang untuk aplikasi yang melibatkan deformable particles dan organic contaminants serta membantu mengurangi premature blinding pada permukaan filter.
Apa perbedaan HF dan HFM?
HF difokuskan pada particulate removal dan surface filtration, sedangkan HFM menggunakan media lebih tebal untuk deformables dan organics dengan kemampuan contaminant holding yang berbeda.
Berapa flow rate maksimum 3M High Flow Filter?
3M mencantumkan maximum recommended flow rate dalam water pada 20°C sebesar 85 GPM untuk 10 inch, 350 GPM untuk 40 inch, dan 500 GPM untuk 60 inch.
Apakah High Flow Series menggunakan polypropylene?
Ya. Media, center core, end caps dan outer sleeve menggunakan polypropylene. Media filter menggunakan meltblown polypropylene microfiber.
Berapa diameter cartridge High Flow filter?
Diameter nominal cartridge adalah sekitar 6.5 inch / 165 mm, dengan inside diameter sekitar 3 inch / 76.2 mm.
Apakah High Flow bisa digunakan untuk RO pretreatment?
Ya. 3M sangat diandalkan untuk RO prefiltration sebagai salah satu aplikasi High Flow Series. Micron rating harus dipilih berdasarkan kondisi feed water dan kebutuhan perlindungan membrane.
Apakah High Flow cocok untuk oil & gas?
Ya. Aplikasi yang tercantum 3M antara lain waterflooding, produced water, enhanced oil recovery, completion fluids, amine sweetening dan final products.
Apakah High Flow dapat menggantikan cartridge 2.5 inch?
High Flow merupakan large-format high-flow system, bukan sekadar cartridge filter berdiameter 2.5″ yang dimensinya sama. Jika ingin melakukan retrofit atau conversion, housing, sealing mechanism, flow direction dan konfigurasi sistem harus dievaluasi terlebih dahulu.
